在单板系统设计中,整板的电源分配设计是非常重要的一个环节。在比较简单的系统中,电源种类少,可以用 EXCEL 代劳,引用不同电源轨所在的单元格,添加损耗参数,插入公式,进行简单的加减乘除操作。这种方式既谈不上优雅,更让人崩溃的是,当电源树(Power Tree)有变化时,可能所有引用位置的公式都要修改(……请不要告诉我EXCEL公式引用位置可以智能调整)!
在几次痛苦地调整EXCEL公式后,坚信效率是可以持续改善的军规兄,手贱用Google百度了一下 “power tree system design”,找到一款小工具完美解决这个问题,推荐给大家。
移步 Linear Technology 官网下载 LTpowerCAD II,安装完成后启动软件,选择 System Design。

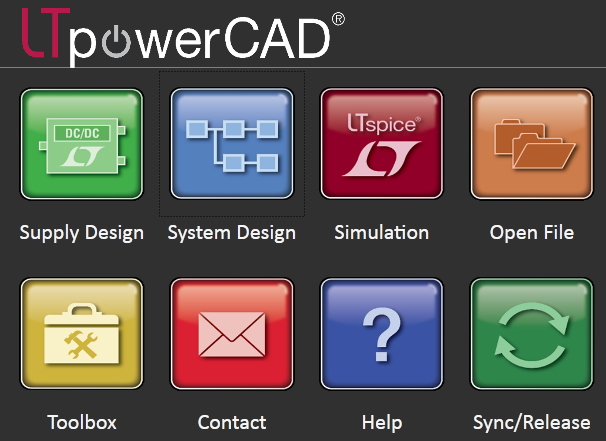

图1. LTpowerCAD Toolbox
工具操作比较傻瓜,主要 3 个步骤:
1. 在软件界面,按设计的 Power Tree 添加所有电源部件,包括输入电源、电源转换方案和负载大小。电源转换方案分开关电源(Converter)和线性稳压器(LDO),单个电源模块可以设置为多路输出;

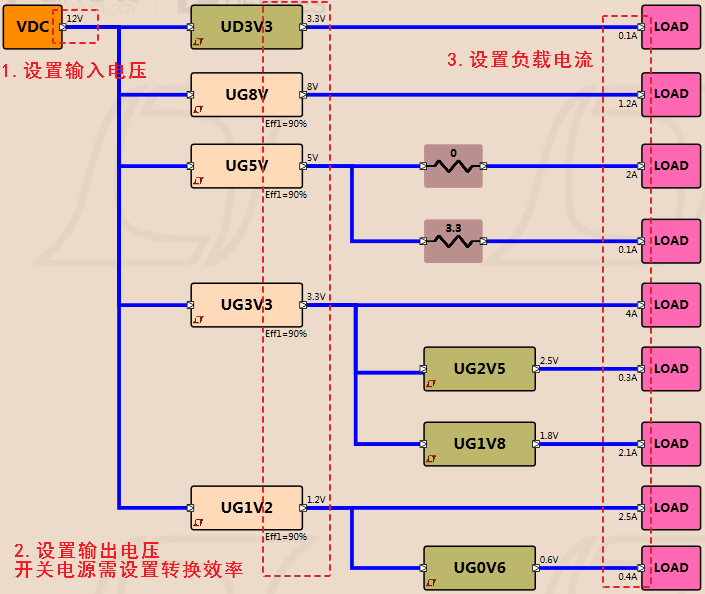

图2. Power Tree (Example)
2. 设置电源部件的参数,包括电压,开关电源的转换效率(Eff)和负载电流大小;

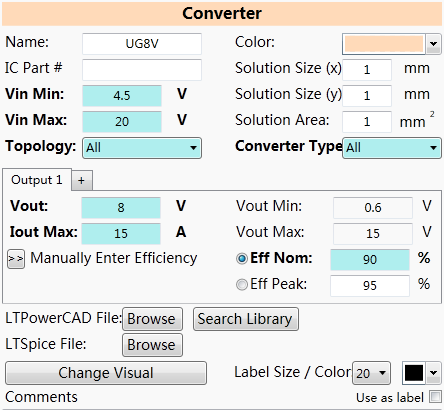

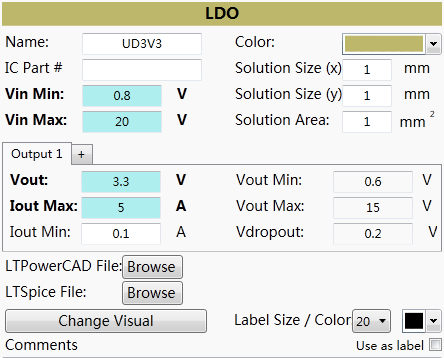

图3. 电源芯片设置
图4. 负载设置
3. 点击工具栏 Calculate Power,查看分析结果

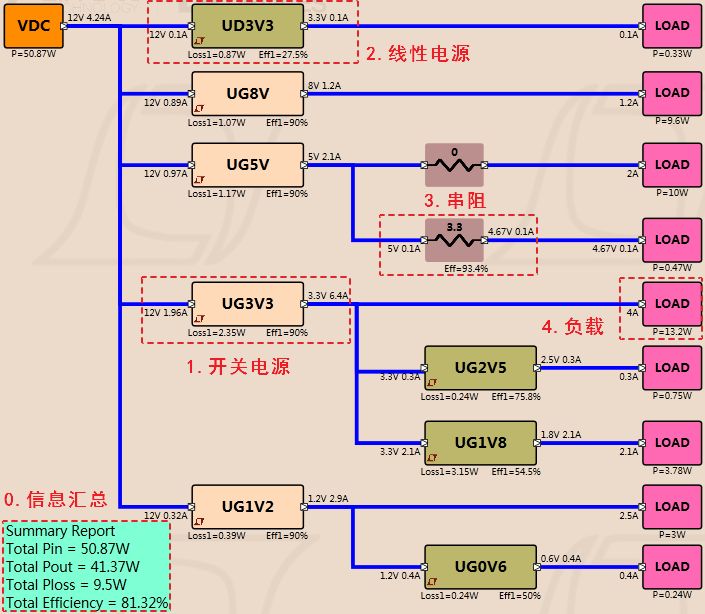

图5. Power Calculation
待改进:
- 图形界面比较粗糙,拖拽等基本操作支持一般;
- 不支持简单的时序评估;
- 开关电源效率只能设置为定值,不能导入效率曲线
基本上,在这个星球上我们遇到的绝大多数问题,都已经有无数人前仆后继地遇到过,也必定存在比较不错的解决方案。在循规蹈矩地撸袖干之前,顺手 Google 一下,不失为明智之举啊!!!
最后一句话,非常赞同!
